串口服务器连工业路由器实现局域网通信应该怎么操作

2021-12-09 11:07

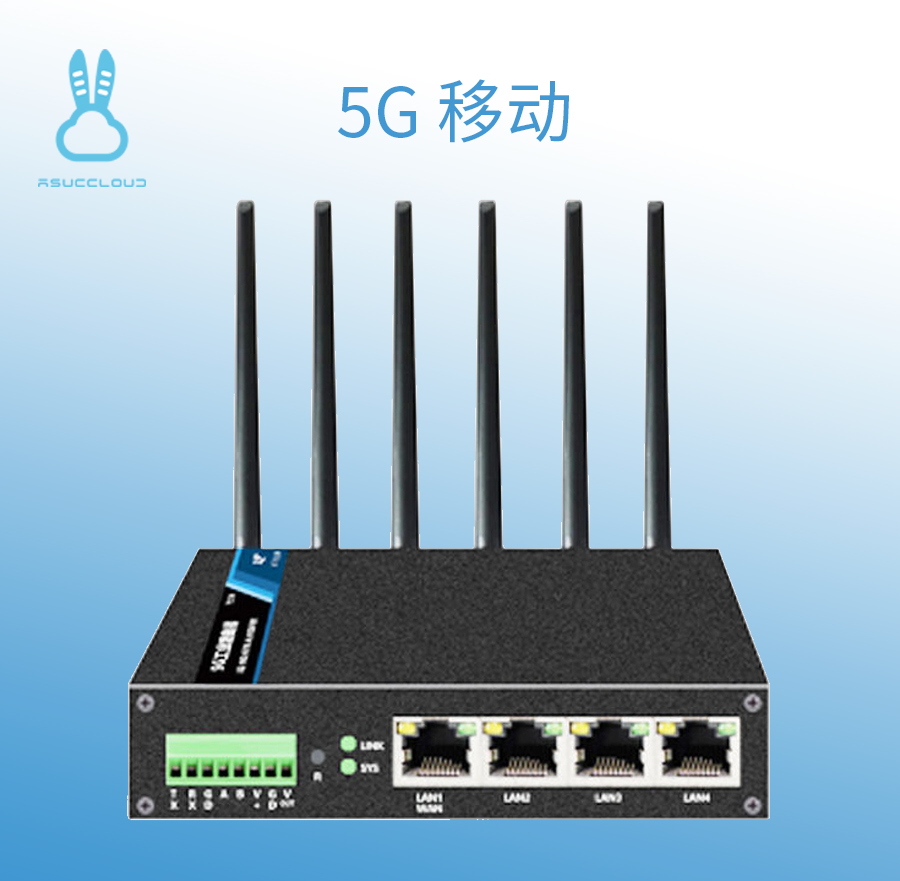

    什么是工业路由器

    工业路由器是一种具有加固外壳和内部组件的设备，用于在极端温度、湿度和灰尘环境下，通过蜂窝网络提供安全连接和通信。工业路由器为在室外环境中运行的所有应用提供通信主干，包括真正的工业应用，如采矿、石油和天然气、农业，以及数字标牌和智能城市应用，如街道照明、计量和废水管理。

    什么是串口服务器

    用于使串行设备能够通过基于IP的网络进行通信。它将串行传输转换为以太网兼容信号，允许网络连接的应用程序和机器远程使用。串行服务器通过提供有线网络连接充当本地连接外围设备的中间人。这样，组织可以使用未配备本地网络功能的旧设备。

    串行转以太网服务器的使用是，通过创建虚拟串行端口完成的。创建的虚拟COM接口模拟物理串行端口，用于将外围设备连接到网络。以太网串行服务器分配TCP端口和IP地址，以方便用户与连接设备之间的通信。串行打印机服务器还将将网络流量路由到指定的串行设备。

    串口服务器连工业路由器实现局域网通信该如何操作

    串口链接工业路由器实现局域网通讯，实际上是实现串口设备与上位机之间的数据透传。

    1、首先将串口服务器的串口通过串口线(或USB转串口线)与PC相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给串口服务器供电。

    2、关闭杀毒软件禁用与使用无关的软件。按路径进行操作：控制面板找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次操作无关的网卡。并关闭电脑杀毒软件。

    3、给电脑设置静态IP，设置成668同网段IP:192.168.0.201。

    4、打开浏览器，进入串口服务器的内置网页，默认IP为：192.168.0.7，用户名和密码均为admin。(进不去内置网页：清除浏览器所有缓存，更换其他浏览器进行尝试)

    5、在4g工业无线路由器的设置界面中，选择网络IP设置菜单，设置为DHCP动态IP，然后系统页面重启设备，参数需要重启生效。

    6、串口服务器的网线直连工业路由器，电脑设置为DHCP网线直连路由器，打开串口服务器的设置软件，通过网络搜索，刷新设备列表，可以确认串口服务器此时的IP为：172.16.14.68。668的IP也可以在路由器内置网页确认。

    7、用工业路由器已分配的IP进入668内置网页，串口转网络确认确认串口参数是115200，N,8,1。

    8、串口转网络确认工作方式为：TCPSERVER，本地端口号为20001。

    TCPCLIENT的目标IP=TCPSERVER的本地IP

    TCPCLIENT的目标端口=TCPSERVER的本地端口(这个端口可以随意设置，只要不是特殊端口或重复端口就可以)

    9、打开测试软件“USR-TCP232-Test.exe”，串口端设置，选择已经确认的COM口(可在设备管理器确认)以及串口参数，串口波特率设置为115200，串口参数设置为None/8/1，点击打开，打开串口。网络端设置，协议类型选择TCP

    Client模式，服务器IP地址输入192.168.0.7，服务器端口号输入20001，点击连接建立TCP连接。

    10、在串口和网络之间进行数据收发测试，串口到网络的数据流向是：PC串口->串口服务器串口->串口服务器以太网口->PC网络;网络到串口的数据流向是：PC网络->串口服务器的以太网口->串口服务器的串口->PC串口。

    以上就是工业路由器相关知识，想要了解更多，请关注深圳云成电子官网或致电深圳云成电子！
