RTU的特点有哪些？

2020-06-18 19:44

特点

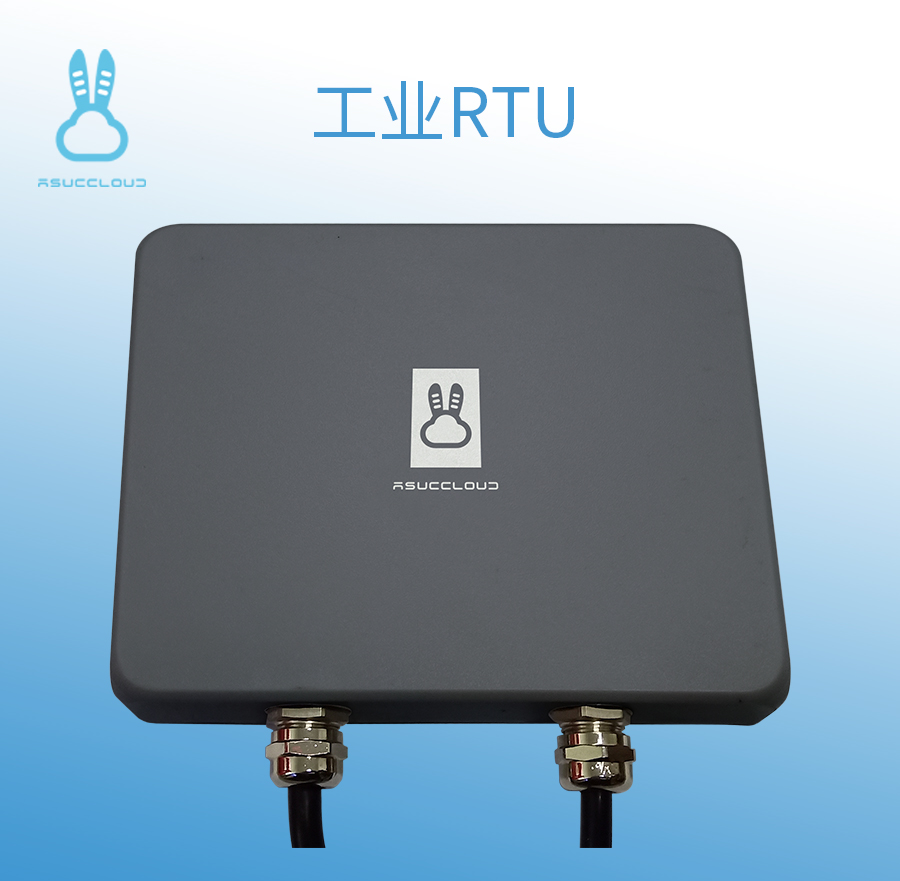

RTU，是SCADA系统的基本组成单元。RTU是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备，负责对现场信号、工业设备的监测和控制。RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式，它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

RTU是一种耐用的现场智能处理器，它支持SCADA控制中心与现场器件间的通讯。它是一个独立的数据获取与控制单元。它的作用是在远端控制控制现场设备，获得设备数据，并将数据传给SCADA系统的调度中心。至少应具备以下功能：

现场信号及工业设备的监测、控制与报警。例如：数据采集及处理、现场控制、数据传输（网络通信）、现场及远程报警等等；某些RTU还具备流量累计等一系列针对特定应用领域的计量功能等等。

由于RTU是专用的器件，现在还没有统一的标准，尤其是在通讯方面，通常情况下一个产家的RTU是不能和另一个产家的RTU混用的。协议的转化和竞争已经形成了一个产业。近期中国自动化学会专家咨询委员会将向市场发布RTU的通用标准，这些标准大致包括如下：

通信标准DNPs和IEC870。 RTU编程标准IEC1131-3

RTU构成

RTU的硬件主要包括CPU、存储器、以及各种输入输出接口等功能模块。这些模块被集成到电路板中，通过电路板布线完成RTU各功能模块连接。CPU是RTU控制器的中枢系统，负责处理各种输入信号，经运算处理后，完成输出。存储器是RTU记忆系统，用来存储各种临时或永久性数据。

其中开关量输入单元：对现场各种开关信号的采集，现场信号可以是继电器触点开关（无源），也可以是电压信号，还可以是电流信号。由于采用光隔离器件，可以抵抗现场各种干扰，能够在强电场、强磁场、多尘埃、潮湿环境下正常工作。

开关量输出单元：用于遥控远端设备的开停、声光、告警等。

模拟量输入单元：采用模拟开关及光电隔离技术，将现场各种模拟信号采集进来，既可以是4-20mA、0-10mA标准模拟信号；也可以是非标准模拟信号，如交流220V等，A/D板采用智能A/D变换和利用软件技术，可抗工频50Hz干扰，射频干扰等，A/D变换精度高达14位。模拟量路路隔离，可以用于不同的地电位设备同时采集。

模拟量输出单元：用于PID调节方式下的各种自控系统。 脉冲量输入单元：采集脉冲信号的频率，带光隔。采集信号的频率范围为0～20MHz。

数字量输入单元：接收各种串行数据信号。可以是RS485接口，RS232，RS422接口，或V11，V28等各种波特率下的异步串行数据。也可以采集64K同步数据。

包括RS485接口、RS232接口、以太网接口、HART仪表接口等各种通讯方式。

应用

与常用的可编程控制器PLC相比，RTU通常具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。RTU产品在石油天然气、水利、电力调度、市政调度等行业SCADA系统中广泛应用。
