RTU

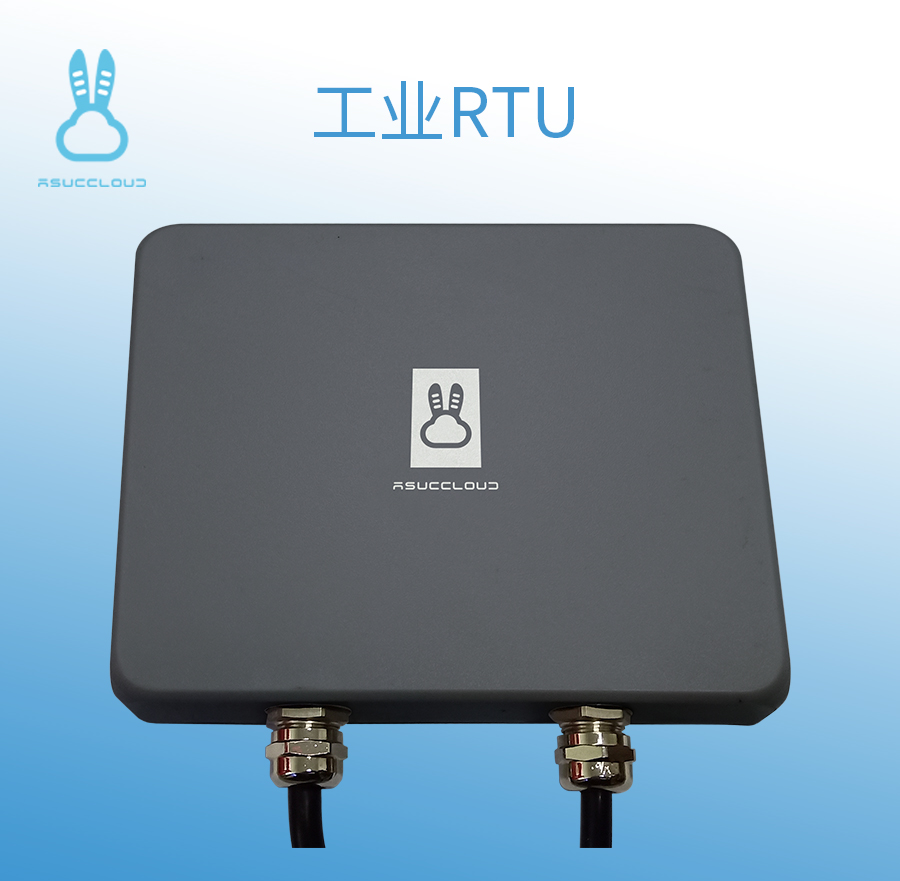

RTU（远程终端单元），英文全称RemoteTerminalUnit，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。RTU（RemoteTerminalUnit）是构成企业综合自动化系统的核心装置，通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成，由微处理器控制，并支持网络系统。它通过自身的软件（或智能软件）系统，可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。

RTU构成

RTU的硬件主要包括CPU、存储器、以及各种输入输出接口等功能模块。这些模块被集成到电路板中，通过电路板布线完成RTU各功能模块连接。CPU是RTU控制器的中枢系统，负责处理各种输入信号，经运算处理后，完成输出。存储器是RTU记忆系统，用来存储各种临时或永久性数据。



其中开关量输入单元：对现场各种开关信号的采集，现场信号可以是继电器触点开关（无源），也可以是电压信号，还可以是电流信号。由于采用光隔离器件，可以抵抗现场各种干扰，能够在强电场、强磁场、多尘埃、潮湿环境下正常工作。



开关量输出单元：用于遥控远端设备的开停、声光、告警等。

模拟量输入单元：采用模拟开关及光电隔离技术，将现场各种模拟信号采集进来，既可以是4-20mA、0-10mA标准模拟信号；也可以是非标准模拟信号，如交流220V等，A/D板采用智能A/D变换和利用软件技术，可抗工频50Hz干扰，射频干扰等，A/D变换精度高达14位。模拟量路路隔离，可以用于不同的地电位设备同时采集。



模拟量输出单元：用于PID调节方式下的各种自控系统。



脉冲量输入单元：采集脉冲信号的频率，带光隔。采集信号的频率范围为0～20MHz。



数字量输入单元：接收各种串行数据信号。可以是RS485接口，RS232，RS422接口，或V11，V28等各种波特率下的异步串行数据。也可以采集64K同步数据。



包括RS485接口、RS232接口、以太网接口、HART仪表接口等各种通讯方式。



DTU

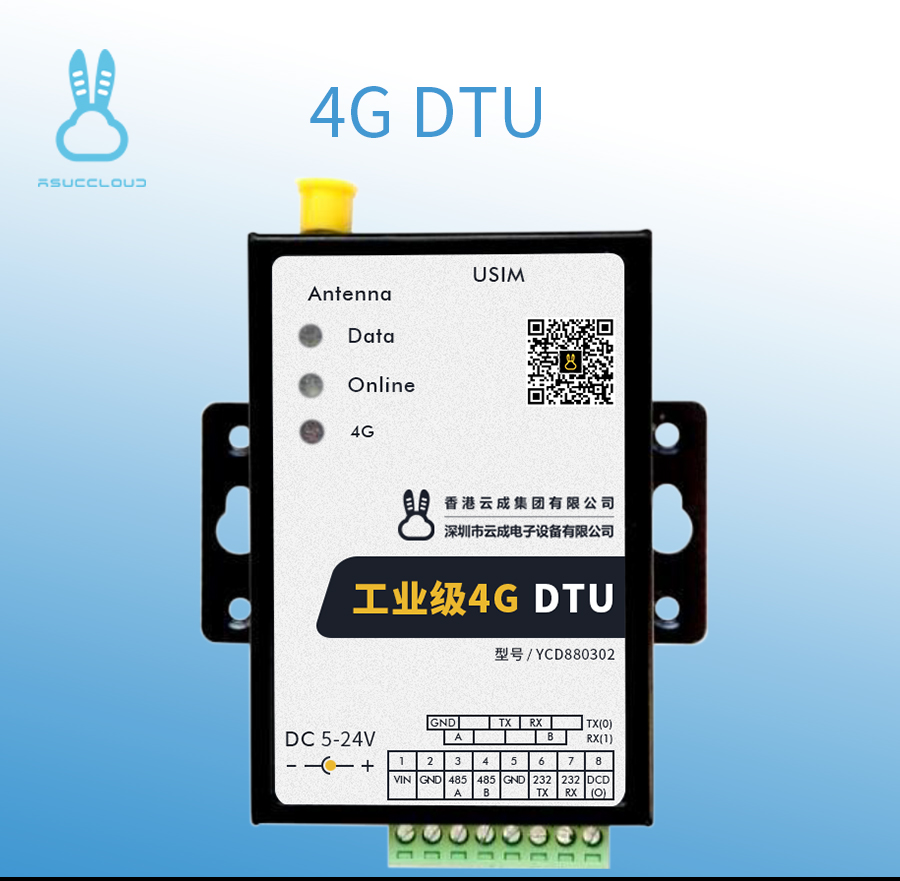

DTU （Data Transfer unit），是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。DTU广泛应用于气象、水文水利、地质等行业。DTU同时也是世界顶尖理工大学丹麦技术大学 （Technical University of Denmark） 的英文简称。



核心功能

1）内部集成TCP/IP协议栈



GPRS DTU内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统，从硬件上，它可看作是嵌入式PC与无线GPRS MODEM的结合；它具备GPRS拨号上网以及TCP/IP数据通信的功能。



2）提供串口数据双向转换功能



GPRS DTU提供了串行通信接口，包括RS232，RS485，RS422等都属于常用的串行通信方式，而且GPRS DTU在设计上大都将串口数据设计成“透明转换”的方式，也就是说GPRS DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送，而不需要改变原有的数据通信内容。因此，GPRS DTU可以和各种使用串口通信的用户设备进行连接，而且不需要对用户设备作改动。

3）支持自动心跳，保持永久在线



GPRS通信网络的优点之一就是支持GPRS终端设备永久在线，因此典型的GPRS DTU在设计上都支持永久在线功能，这就要求DTU包含了上电自动拨号、采用心跳包保持永久在线（当长时间没有数据通信时，移动网关将断开DTU与中心的连接，心跳包就是DTU与数据中心在连接被断开之前发送一个小数据包，以保持连接不被断开）、支持断线自动重连、自动重拨号等特点。



4）支持参数配置，永久保存



GPRS DTU作为一种通信设备，其应用场合十分广泛。在不同的应用中，数据中心的IP地址及端口号，串口的波特率等都是不同的。因此，GPRS DTU都应支持参数配置，并且将配置好的参数保存内部的永久存储器件内（一般为FLASH或EEPROM等）。一旦上电，就自动按照设置好的参数进行工作。



5）支持用户串口参数设置



不同用户设备的串口参数有所不同，DTU连接用户设备的串口时，要根据用户设备串口的实际参数对DTU端进行相应设置，保证用户设备的正常通信和可靠数据传输。



RTU和DTU的区别

基本概念（RTU）



RTU（远程终端单元），英文全称RemoteTerminalUnit，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。



RTU（RemoteTerminalUnit）是构成企业综合自动化系统的核心装置，通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成，由微处理器控制，并支持网络系统。它通过自身的软件（或智能软件）系统，可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。
